在CAD2023软件中，创建带有圆角的矩形是一项常见的设计任务。通过使用CAD软件提供的矩形工具和圆角功能，我们可以轻松地实现这个目标。本文将详细介绍在CAD2023软件中创建带圆角的矩形的步骤，并提供图文示例以帮助您更好地理解每一步的操作过程。无论是初学者还是有一定经验的CAD用户，通过本文的指导，您将能够掌握这一实用的CAD技巧。

　　CAD创建圆角矩形技巧步骤：

　　步骤1：打开CAD2023软件并选择矩形工具

　　首先，打开CAD2023软件并加载您的绘图文件。在工具栏中找到并点击"矩形"工具，准备创建一个带有圆角的矩形。

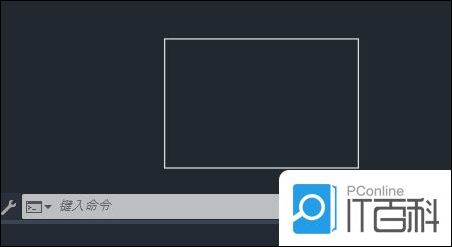

　　步骤2：创建一个300X200mm的矩形

　　在激活了矩形工具后，您可以点击并拖动鼠标来绘制一个矩形。请确保在绘制过程中按住Shift键，这样可以保证所绘制的形状是一个正方形。输入尺寸值"300X200mm"以确定矩形的大小。

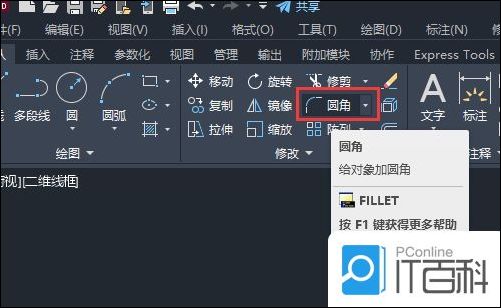

　　步骤3：激活圆角工具

　　绘制矩形后，我们需要激活圆角功能来对其进行倒圆角处理。在工具栏中找到并点击"圆角"工具。

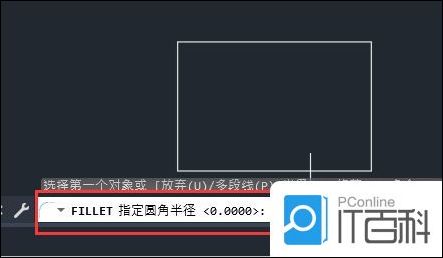

　　步骤4：设置圆角半径

　　在激活了圆角工具后，您可以点击"半径（R）"选项或者直接输入"R"并按下空格键来设置圆角的半径。输入数值"20"并按下空格键来确定圆角的大小。

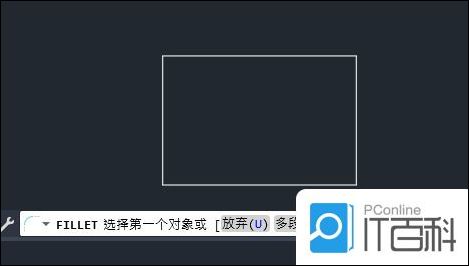

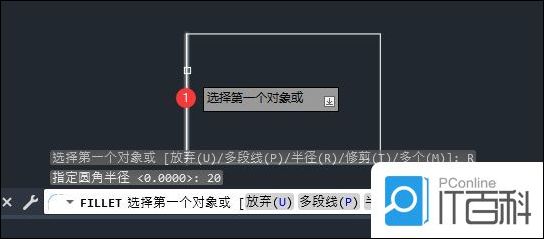

　　步骤5：选择第一条边

　　在设置了圆角半径后，我们需要选择要应用圆角的边。点击"圆角"工具，然后选择矩形的第一条边作为第一个对象。

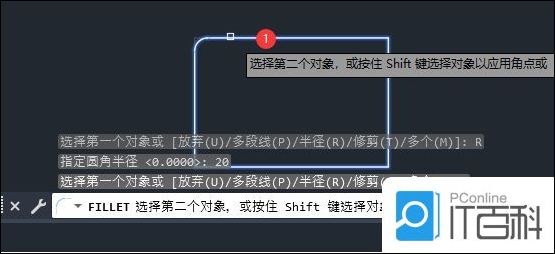

　　步骤6：选择第二条边

　　接下来，我们要选择矩形的第二条边作为第二个对象，以使圆角完整地应用到矩形的两个相邻边上。

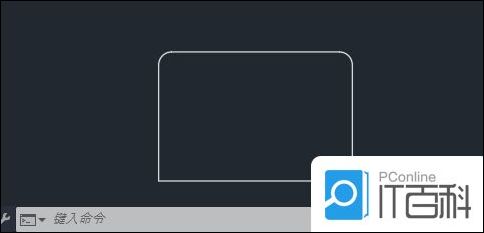

　　步骤7：完成矩形倒圆角

　　经过以上步骤，您将成功完成CAD2023软件中创建带有圆角的矩形的操作。现在，您可以看到矩形的两个相邻边被圆角所替代，从而实现了倒圆角的效果。

　　通过CAD2023软件提供的矩形工具和圆角功能，我们可以轻松地在设计中创建带有圆角的矩形。本文详细介绍了在 形的步骤，并提供了图文示例以帮助您更好地理解每个操作过程。无论您是初学者还是有一定经验的CAD用户，相信通过本文的指导，您已经掌握了这一实用的CAD技巧。
