cad怎么设置图形界限

　　当我们在进行cad图形绘制的时候，一般都会给cad设置一个图形界限，这样就可以确定了格和缩放的显示区域，但是具体怎么设置很多人并不是很了解，那么我们就来简单介绍一下cad怎么设置图形界限。

cad怎么设置图形界限?步骤如下：

　　1、双击cad的快捷坐标，如下图。该图中的图形是我随便画的。

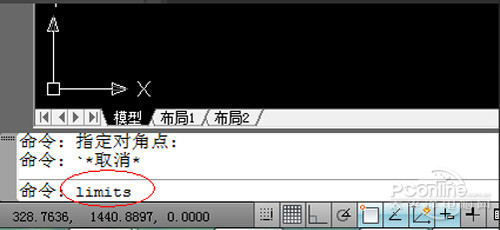

　　2、输入命令 limits，这里是不分大小写的。该命令的意思是重新设置模型空间界限。如下图，再按回车键。

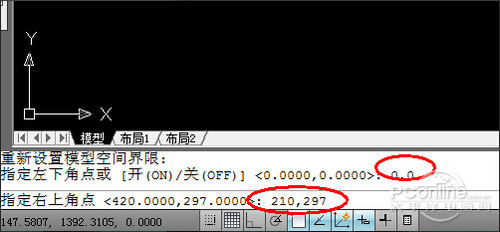

　　3、设置图型界限。如果，你想设置A4纸大小，就要继续输入0,0;210,297。如下图一。当然A3的纸大小是297mmχ420mm，那么，你就要在命令框中输入 0,0 ;297,420。

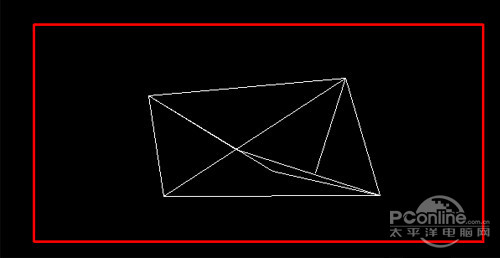

　　4、当然了，你也可以根据个人的需要设置了。比如，输入命令 limits 之后，在接着输入你要设置的图形界限的。这里会介绍一种情况，如下图，你要以下图中的红色矩形作为图形界限，你该怎么办了?

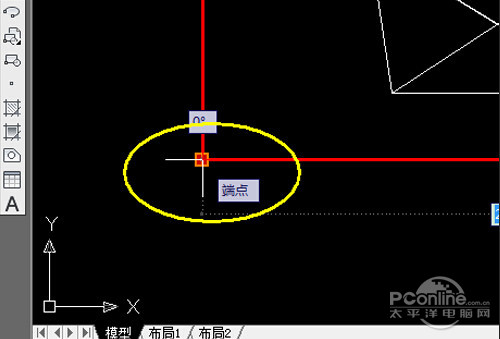

　　5、这时，你需要捕捉矩形的左下角和右上角的坐标。直接选择矩形，如下图，先选择左下角的那一个直角，在看一下左下角命令框的坐标。同理，在捕捉右上角的端点出坐标，在按照上面的方法，先输入limits，再分别输入这两个点，按回车键，这样图形界限就设置好了。

　　以上就是有关cad怎么设置图形界限的方法，赶紧尝试一下吧。
