AMD公司简介

wenjunwen3个月前 (10-22)品牌介绍66

公司简介

  AMD为电脑、通信及消费电子市场供应各种集成电路产品,其中包括中央处理器、图形处理器、闪存、芯片组以及其他半导体技术。

liuhanqing

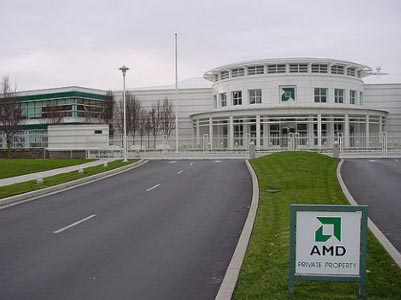

  公司的主要设计及研究所位于美国和加拿大,主要生产设施位于德国,还在新加坡、马来西亚和中国等地设有测试中心。

  AMD于2006年7月24日并购了ATi后,成为一家同时拥有CPU和GPU等生产技术的半导体公司,也是唯一可与Intel和NVIDIA匹敌的厂商,在2010年第二季全球个人电脑中央处理器的市场占有率中,Intel以80.7%排名第一、AMD以19.0%位居第二,而VIA则占0.3%。

liuhanqing

  收购ATI前的AMD,其主要产品是CPU,在其K7处理器中期之后,CPU特点是以较低的核心时钟频率产生相对上较高的运算效率,也开始使用PR值来标定产品性能。但低级Duron仍以时钟频率标定,而且其主频通常会比同性能的Intel CPU低1GHz左右。自从Athlon XP上市以来,AMD与Intel的技术差距逐渐缩小。

  2003年时AMD抢先于Intel之前发表了具有64位的Athlon 64,使得AMD的技术已经与Intel相当,或甚至在某些方面已经领先于Intel。

  2005年4月22日,AMD领先于Intel率先发布了拥有两个核心的Opteron处理器(当然还是远远落后于IBM于2001年发布的POWER4双核处理器),随后又推出了面向主流消费市场的Athlon 64 X2。

  现在AMD也推出K10架构的Phenom II六核心处理器来与Intel Nehalem微架构的Core i7处理器竞争。

  产品发展过程

  1982年2月,AMD与Intel签约,成为得到许可的8086与8088制造业者和第二货源生产商。IBM要用Intel 8088在他们的IBM PC,但是IBM当时的政策要求他们所使用的芯片至少要有两个货源。在同样的安排下,AMD之后生产80286。

  但是在1986年,Intel撤回了这个协定,拒绝传达i386的技术详情。由于PC clone市场的流行与增长,Intel可以依照自己的规格来制造CPU,而不是依照IBM规格。

  1991年,AMD发布Am386,Intel 80386的克隆版。

产品阶段

  AMD处理器产品发展过程可分为五个阶段:

  第一阶段

  80486至K6阶段。

  初期的产品策略主要是以较低廉的产品价格为诉求,虽然最高性能不如同期的Intel产品,但却拥有较佳的价格性能比。

  第二阶段

  K7阶段。

  K7的性能尤其是在浮点运算能力方面,受到不少DIY(自行组装电脑)用户的欢迎。由于相对于Intel,AMD对于CPU的倍频锁定限制较松,因此广受许多超频用户的欢迎。但也由于缺乏过热保护,超频过度的K7系列CPU有较高的烧毁风险,导致部分消费者对其稳定度的信心偏低。

  第三阶段

  K8阶段。

  由于率先于Intel之前优先投入64位CPU的市场,使得AMD在64位CPU的领域有比较早发展的优势,此阶段的AMD产品仍采取了一贯的低主频高性能策略,解决因为电气性能有限导致CPU不稳定和发热量、耗电功率过大的问题,并导入使用IBM开发的SOI技术,使得K8相较同期Intel公司的P4处理器相同性能上有较低的功耗。

  第四阶段

  K10阶段。

  由于原生四核心的设计复杂,加上电路设计Bug,导致AMD初期B2核心步进的Opteron(Barcelona)和Phenom(Agena)性能不彰,时钟频率提升困难。为此AMD特别发布解决B2核心步进BUG的Patch,名称为“TLB Patch”。AMD接下来还将发布解决TLB Bug问题的B3核心步进,可使AMD K10处理器的整体性能再提升15%。

  第五阶段

  K10.5阶段,AMD在2007年5月已完成45nm的SRAM晶圆生产,10月宣布45nm的处理器开始试产。

产品线

  中央处理器

  AMD的产品线中,大致分为以下几种。

  Geode 属于低功耗嵌入式处理器,专门使用于嵌入式平台、移动设备和Thin Client

  Sempron 属于较低级配备,单/双核心技术,性能与时钟频率较差,但温度相对低很多

  Athlon 64 属于宏内核技术,适用于中低级用户

  Athlon X2 属于双核心技术,适用于要处理多任务作业的用户

  Athlon II 属于双/三/四核心45纳米技术,为 AMD 最新推出的产品

  Turion 64 属于宏内核技术,专门用于一般移动市场

  Turion 64 X2 属于双核心技术,专门用于高性能移动市场

  Athlon 64 FX 属于单/双核心技术,运行性能较高,对多媒体处理、3D游戏,FX系列是最佳的选择

  Phenom 属于三/四核心技术,为 AMD 近期推出的产品

  Phenom II 属于双/三/四/六核心45纳米技术,为 AMD 最新推出的产品

  Opteron 属于单/双/四/六/十二核心技术,专门用于高性能服务器产品

  芯片组

  在1999年,AMD发布了K7处理器。由于使用与Intel处理器不同的Slot A接口,所以AMD制造了自家的芯片组配合之。第一款芯片组是AMD-750,支持SDRAM和AGP接口。该芯片组亦支持双处理器。在AMD收购ATI后,AMD得到了ATI的芯片组技术。推出集成式芯片组,例如AMD 690G芯片组。亦将原有的ATI芯片组产品正名为AMD产品。

  显示核心

  AMD于2006年7月24日(GMT+8)宣布以54亿美元全面并购ATI,到2006年7月底并购工作已经开始,原ATi的研发中心都已开始人事变动,AMD和ATi在等待来自联邦法院的裁决,认定该兼并生效。这次收购令AMD取得显示核心技术。

  2008年8月,AMD与Broadcom达成协议,后者会收购AMD的数字电视芯片业务。包括Xilleon集成处理器和Theater数字电视处理器。

  收购ATI后AMD一直保留其品牌,作为旗下绘图卡业务的子品牌。直到2010年8月,在发布Radeon HD 6000系列显卡的同时,AMD宣布将放弃ATI品牌。

  晶圆生产线

  AMD早期以自家的晶圆厂生产处理器,每间晶圆厂均以“FAB x”命名(x为数字,代表生产设施激活与AMD创立的相隔年份),例如FAB 36是一座位于德国德累斯顿的AMD晶圆厂,于2005年开幕。2009年,AMD与阿布达比的Advanced Technology Investment Company(ATIC)合组GlobalFoundries,接管德累斯顿的两座晶圆厂。现时AMD为无厂半导体公司,由GlobalFoundries接手生产处理器芯片,而并购ATi后,则继续由台积电代工生产图形处理器。
